  • BIG-RAS AZ&EL (HR версия) BIG-RAS AZ&EL (HR версия)

BIG-RAS AZ&EL (HR версия)

Добавить отзыв

Краткая информация

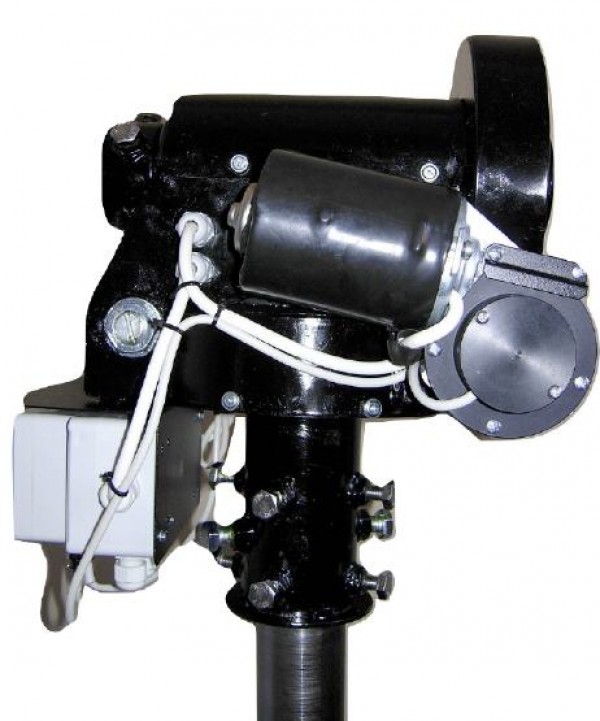

Ротатор BIG-RAS AZ&EL (HR) - это ротор с двумя двигателями, в которых установлены датчики положения (смещение 0,125 градуса по импульсу). Счет импульса по импульсу от 0,1 градуса и будет отображен на дисплее.

Контроллер имеет полный набор функций, включая цифровое считывание. Функции контроллера могут быть обновлены в будущем с подключением PROM.

Для управления ротатором BIG-RAS AZ&EL (HR) через модуль контроллера MD-02 необходим 4-жильный кабель управления (2 * 1,5 мм2) для управления двигателем Azimuth и Elevation а так же 8-жильный для обнаружения датчиков положения.


* BIG-RAK(HR) будет работать с большими системами антенн.

Поворотку SPID BIG-RAS AZ&EL (HR) можно установить на трубу макс. 68мм. и максимальный диаметр для несущей трубы EL плоскости - 51мм


  • Рабочее напряжение: 12 - 18 В постоянного тока / макс. 4 А
  • Точность: 0.2 градус
  • Макс. Угол поворота: 360 ° +/- 180 °
  • Скорость вращения: 13,8 Вольт - 100 с / 360 градусов - 18 Вольт - 76 с / 360 градусов
  • Вес ротатора: 25 кг
  • Максимальный крутящий момент: 800 Нм
  • Ротору нужен 12-жильный кабель управления

    КОМПЛЕКТ
  • Высокое разрешение BIG-RAS AZ&EL (HR)
  • Контроллер ротора MD-01 с дисплеем (опция MD-02)
  • MD-01dde Software (для управления ротором с ПК)
  • USB-драйвер
  • Разъемы

2 000,00 $
или
131 990 руб.

Доступность: Есть в наличии

Подробности

Контроллер ротора MD-02

SPID Драйвер MD-02 BIG-RAK / HR
КОНТРОЛЛЕР SPID BIG-RAK / HR, тип MD-02 со встроенным трековым интерфейсом, управляемый через USB!

Контроллер MD-02 имеет разъемы для COM0, COM1, USB-устройства, USB HOST (в будущем), I2C, SPI.
Также можно установить модуль ETHERNET, а также RS425 или RS422.
MD-02 установил быстрый процессор LPC1768 (100 МГц) или LPC1769 (120 МГц) с высокой памятью программы
Можно легко добавить или изменить другую программу или модифицированную программу.
Standard - это базовая установленная программа (функционирует аналогично BIG-RAS Driver), но возможен заказ.

Комбинация MD-02 и PS-02
SPID BIG-RAK / HR требуется двойной источник питания, 15 Вольт / 22 Вольт
Мы посоветуем вам блок питания PS-02

Больше вариантов:
* Дополнительный USB-разъем
* Загрузка данных с ПК через COM и USB.
* Измените программу MD-01 через ПК - напишите новое программное обеспечение (нет необходимости менять процессор!)
* Существует возможность управления внешними устройствами через шину l2C или SPI.
* Процессор LPC1768 (32 бит и 512 процессоров памяти)
